CÜCE MULİNE (MCM-02)

Cüce Muline, düşük su seviyelerini ölçmede
kanıtlanmış kalitesi, hassasiyeti ve güvenilirliği
nedeniyle dünya çapında kullanılmaktadır.
Hafif ve kullanışlı bir ölçüm cihazı gerektiğinde
uzak bölgelerdeki ölçümler için özellikle önerilir.

Cüce Muline, tüm hız ölçüm uygulamaları için
çözümler sunar. Son derece hassas, güçlendirilmiş
mil yatağı ve temas halinde sinyal sistemi, akış
hızlarının 0,025 m /sn'den itibaren 5 m /sn'ye kadar
ölçülmesine olanak tanır. Bu aleti kullanmak için
minimum su derinliği yaklaşık 4 cm dir.

PERVANE ÖZELLİKLER

Farklı hız oranlarına bağlı olarak, eğim değerleri
farklı olan pervaneler kullanılır. Pervaneler
tamamlayıcı parça özelliğindedir. Suyun akışına ve
hızına bağlı olarak hangi pervanenin açısal
değerlerine uygun doğru hızda kullanılacağı Teknik
Özellikler bölümünde verilmiştir. Akış ve hıza bağlı
olarak seçilen pervaneler ölçüm değerinin ±%1
oranında doğruluk payıyla kosinüs/hassasiyet
prensibine uygun olarak çalışır.

OPSİYON

Ekstra çubuk, ekstra kablo, ekstra yağ.

SAP

9 mm. çapında, 1,5 m. uzunlukta,
50 cm.lik 3 parçalı, taban demirli ve
her 5 cm.de bir numaralıdır.

KABLO

2 m. uzun

AKIŞ HIZININ HESAPLANMASI

Denkleme göre su hızını "v" belirlemek için küçük
akım ölçerin ilgili pervane ile kalibrasyonu gereklidir;
v = k . n + Δ v = Suyun hızı (m/sn.) k = Pervanenin suda
kapladığı hidrolik eğim (m) n = Pervanenin bir saniyedeki
tur ortalaması Δ = modern hidrolik çekme kanalındaki
test çalıştırmalarıyla belirlenen metre sabiti (m/sn).
Mulineler pervanelerde olduğu gibi yataklarda da
mekanik farklılıklar olduğu için "k" ve "Δ" sabitleri
modern hidrolik çekme kanalında (Kalibrasyon Sertifikası
DSİ - TAKK) özel testlerle bulunur. İstenirse, kalibrasyon
denklemi (n ve v arasındaki ilişki) bir tabloda
(Hız tablosu-TAKK) derlenmiş, tam olarak hesaplanmış
değerlerle de sağlanabilir. Kalibrasyon değerleri kullanıcı
tarafından değiştirilebilir (Kullanım kılavuzuna bakın).

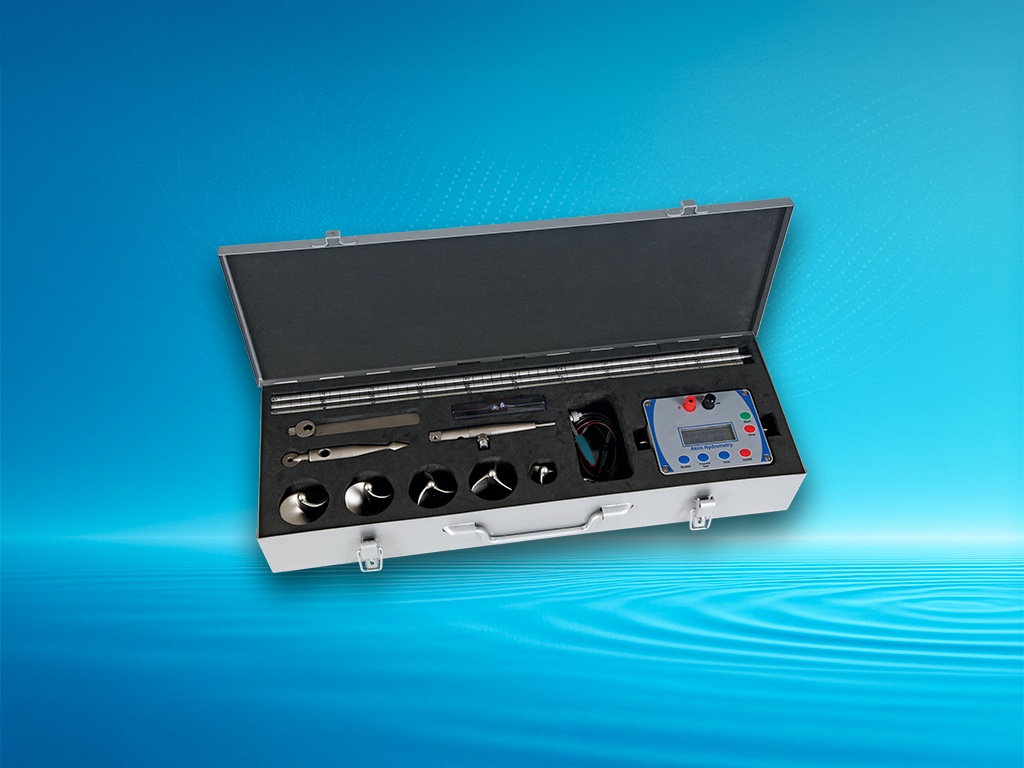

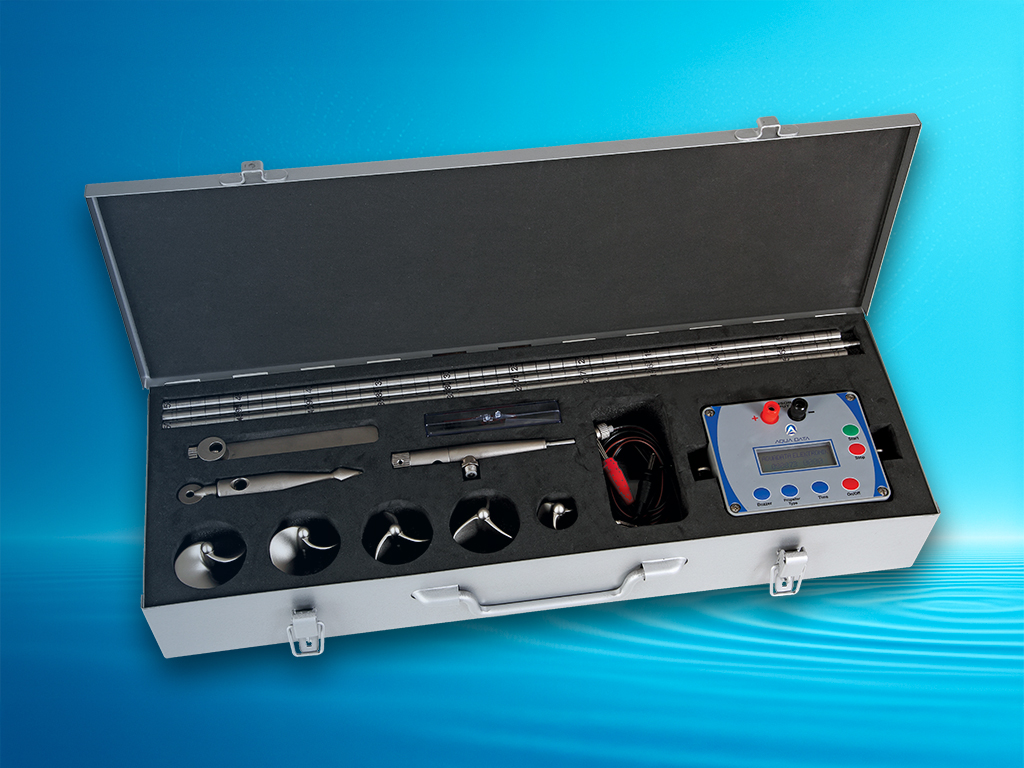

MCM-02 EKİPMAN ÇANTA

Gövde Malzemesi Pirinç, nikel kaplı.
Cüce Muline Ekipman Çantasının boyutu ve
ağırlığı; 54x18x8cm. 4,6 kg.
Çanta temel üniteleri içerir; Pervaneler, elektronik sayaç,
çubuklar ve tüm aksesuarları.

KURULUM

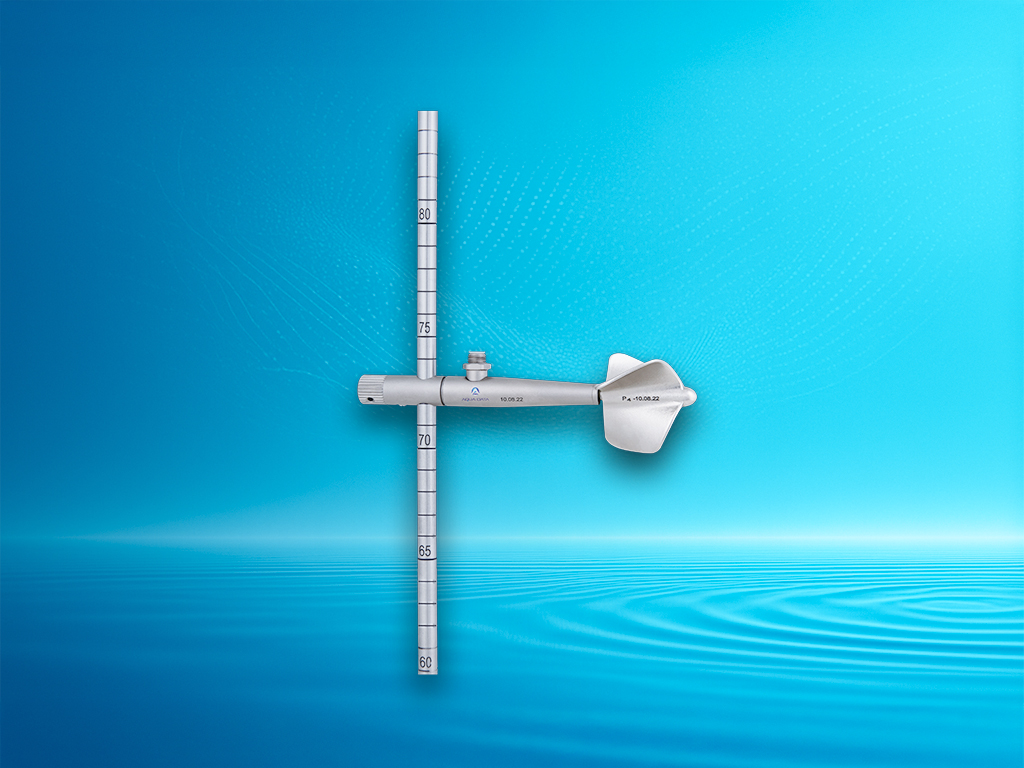

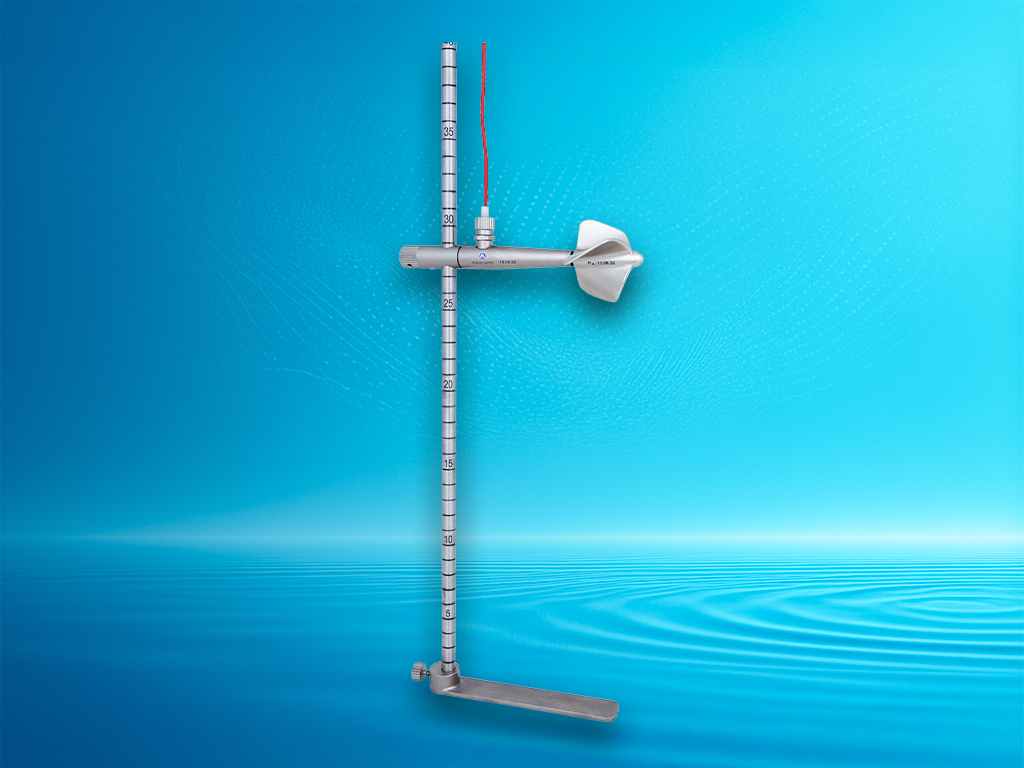

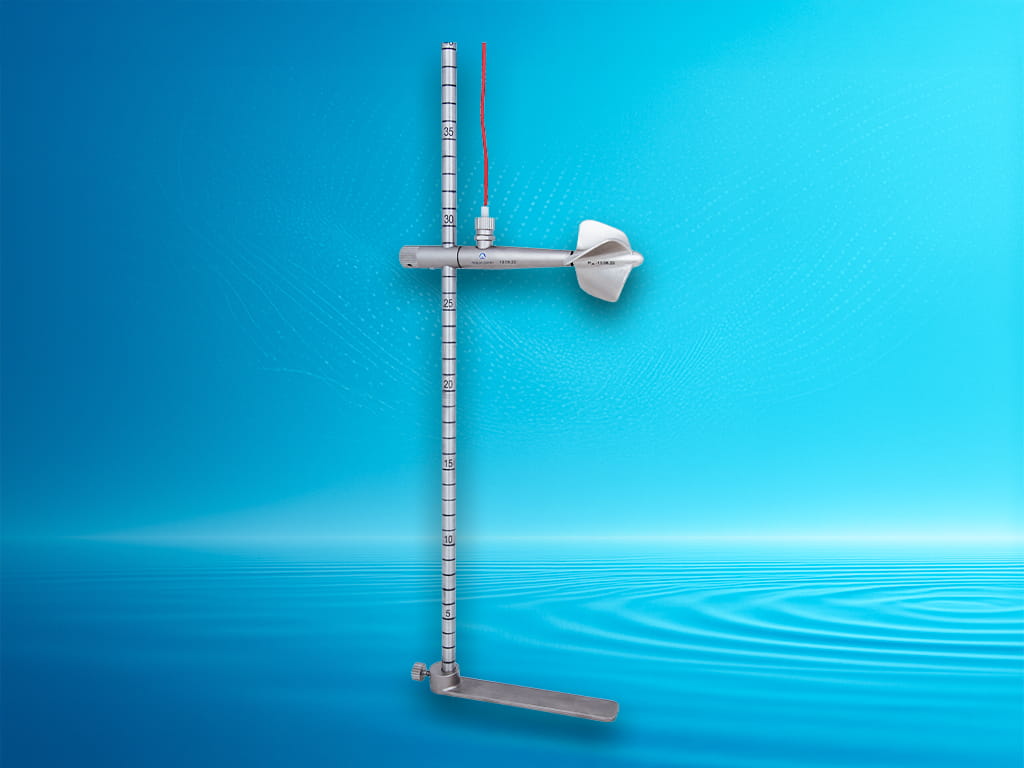

Cüce Muline doğrudan 9 mm çaplı bir çubuğa
sabitlenebilir. Bununla birlikte, bir Yer Değiştirme
Cihazı, manşon tüp olarak tasarlanmış ve akım
ölçer ile çubuk boyunca kaydırılan kullanışlı bir
ekipman olduğunu kanıtlamıştır. Daha yüksek
yerlerden (örneğin köprüler) yapılan ölçümler
için, yer değiştirme cihazı ile birlikte sönümleme
parçası aracılığıyla 20 mm çapında bir çubuk
kullanılması önerilir.

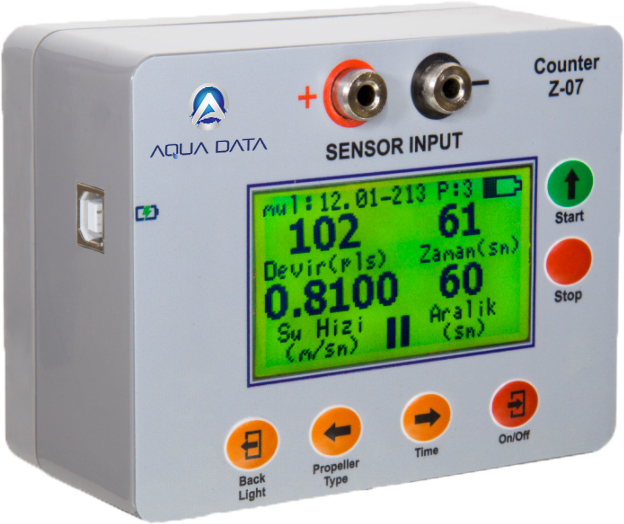

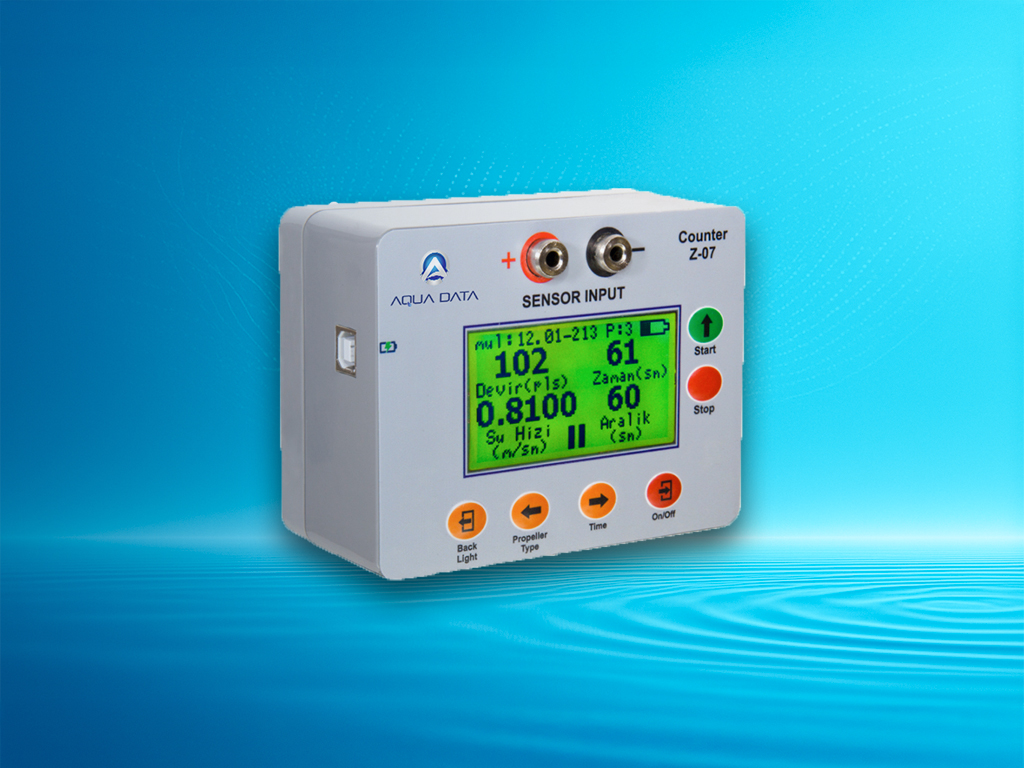

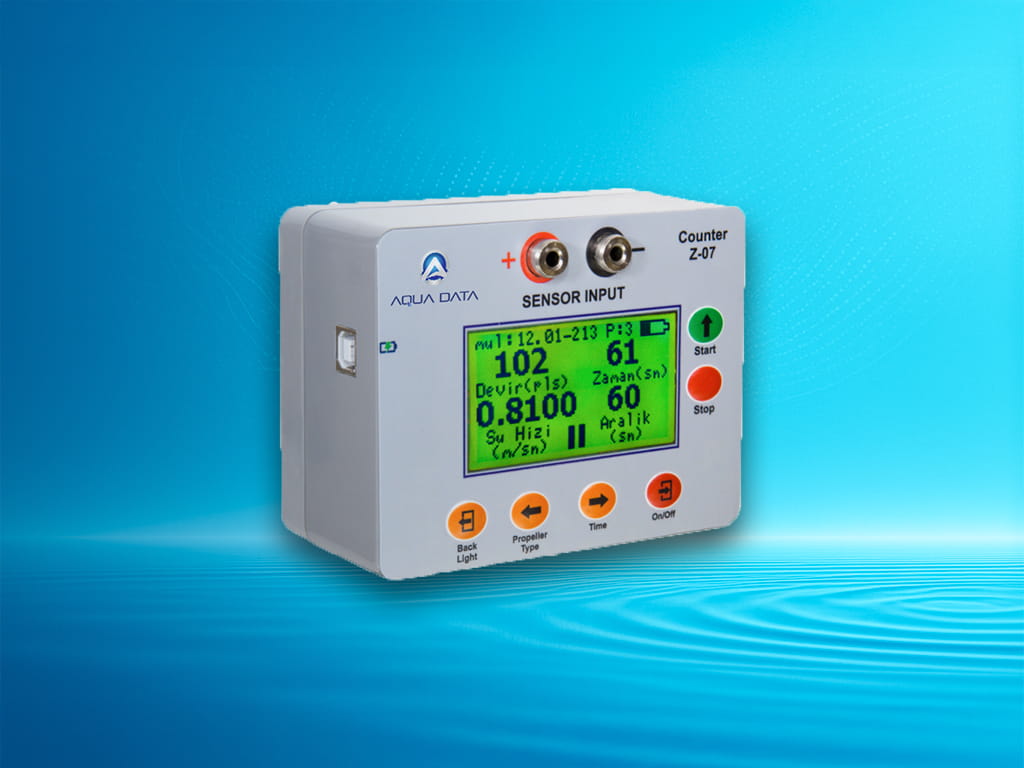

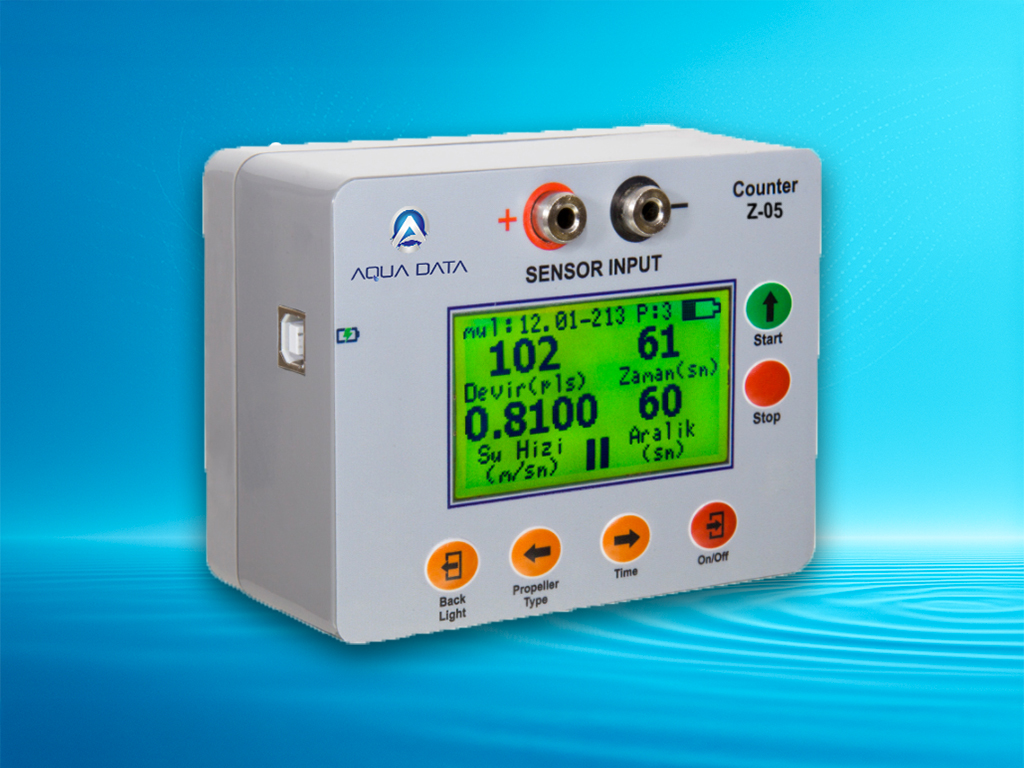

ELEKTRONİK NUMARATÖR Z07

Cüce Muline ile koordineli olarak puls sayıcı, zaman
ayarlı, LCD ekranda direk hızı gösteren çok hassas
bir cihazdır.

LCD ekranda puls sayısını, zamanı ve su
hızını aynı anda gösterir. Cihaz 0,025 m/sn. ile 5 m/sn.
arasında çalışma aralığına sahiptir. Puls için reed
kontak (dilli kontak) kullanılmıştır.

ÖLÇÜM ARALIKLARI

Kullanılan pervanelerin hatvesine bağlı olarak farklı
hız aralıkları elde edilebilir. Ayrıca pervanenin bileşen
etkisi vardır. Tabloda belirtilen açısal dereceler,
pervanenin gerçek hız değerini ölçtüğü eğik akışın
boyutunu gösterir.
Pervaneler, belirtilen eğik akış ve hız aralıkları içinde,
ölçülen değerin ± %1'i oranında bir doğrulukla kosinüs
yasasını takip eder.

KULLANIM ALANLARI

Küçük dereler-çaylar
Küçük kanallar
Küçük akarsular
Sığ göl ve denizler
Basınç boruları ve falajlar
Doğal su yolları
Laboratuvarlar

LCD Display	128x64 Grafik Dot Matrix’dir.
Key Pad	6 butonlu dokunmatik tuşlu, cihaz açma/kapama, zaman ayarı, pervane tipi, backlight ve start / stop butonludur.
Zaman Ayarı	30, 40, 50, 55, 60 ve 100 sn. olarak quartz saat ile ayarlanabilir.
Hassasiyet	Zaman: 0.01 sn. Puls Sayısı: 1 puls
Max. Puls sayısı	40 puls/sn
Çalışma Sıcaklığı	- 20 ºC + 70 ºc
Güç Kaynağı	3.7V Lithium Ion
Kutu	Contalı ABS – (11 x 9 x 5,5 cm.) – IP -68
Ağırlık	430 gr.

Pervane Çapı ve Eğimi	50 mm dia 0,05 m	50 mm dia 0,10 m	50 mm dia 0,25 m	50 mm dia 0,50 m	30 mm dia 0,05 m
Max. Hız (m / sn.)	1,0	2,0	4,0	5,0	1,0
Min. Hız (m / sn.)	0,025	0,030	0,035	0,060	0,050
Bileşen Etki	± 30º	± 20º	± 10º	± 5º	± 20º
Materyal	Alüminyum	Alüminyum	Alüminyum	Alüminyum	Alüminyum

30, 55, 60 sn zaman sabitlenmesi bulunmaktadır veya bu değerler manuel olarak da ayarlanabilir.

Pervanelerin Kalibrasyonu bittikten sonra her pervane için “k” ve “Δ” sabit değerleri girilebilir (Kullanım kılavuzuna bakınız). Mekanik hasarlar sonucu yeniden kalibrasyon yapıldığında ve sabit değerler değiştiği zaman tekrar her pervanenin “k” ve “Δ” sabit değerleri numaratörün üzerindeki tuş takımı ile girilebilir.

LCD ekranda; Pervane tipi, devir sayısı, su hızı, ayarlanan zaman ve kalan zaman aynı anda görülebilmektedir.

Cihaz açıldıktan sonra 4 dk. içerisinde herhangi bir işlem yapılmadığı takdirde otomatik olarak kapanma özelliğine sahiptir.

Ayarlanan süre sonunda ve pervanenin tam bir tur atması sonucunda, ekranda hız değeri görünür ve ayrıca “bip” sesi duyulur. Her tam devirde ‘sesli uyarı’ verir.

İlk puls’da zaman işlemeye başlar, son puls’da zaman durur.

“Propeller Type” tuşu ile pervane seçimi yapılır (1, 2, 3).

Zaman 5 sn ara ile 0-200 sn. aralığında değerlere ayarlanabilir.

Elektronik sayaç ilk açıldığında 55 sn.’ye ayarlanmıştır.
