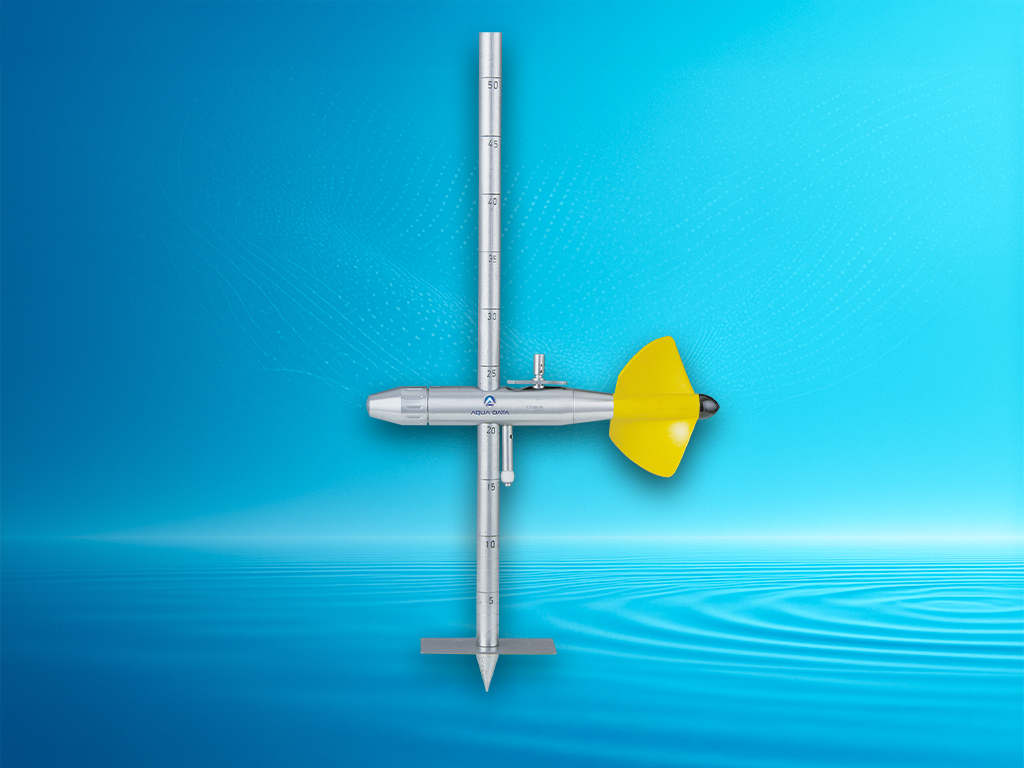

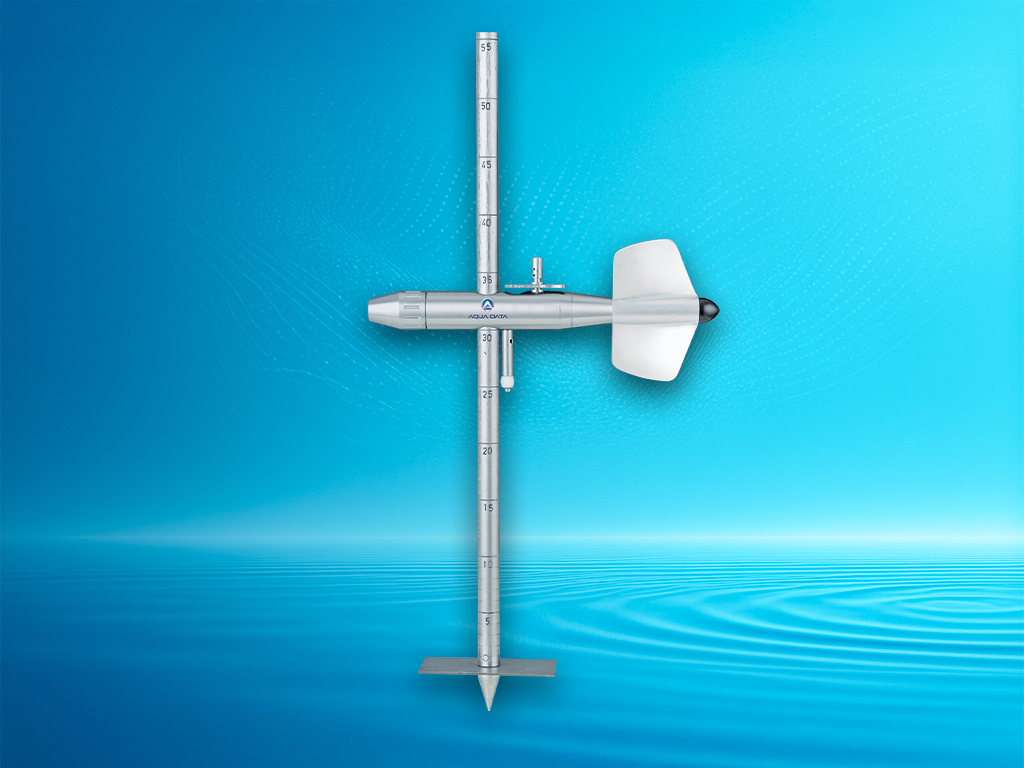

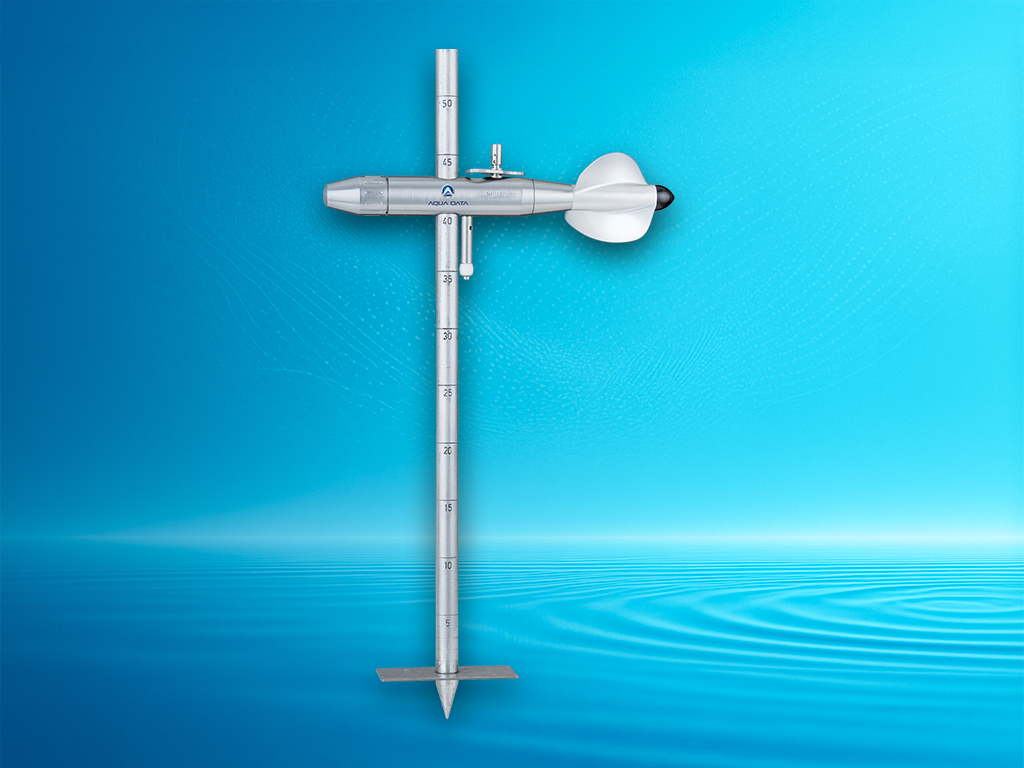

UNİVERSAL MULİNE (CM-32)

AQUADATA CM-32 model Üniversal Elektronik Mulineler
nehirlerde, sulama kanallarında, denizlerde, göllerde,
su oluklarında, drenaj ve tahliye kanallarında su hızını
ölçmek için kullanılan bir debi ölçüm aletidir.

En sığ sularda bile ölçüm yapılmasını sağlayan farklı
pervane çeşitleri ile tam bir set olarak imalatı yapılmaktadır.
Universal Elektronik Mulineler normal sularda kullanıldığı
gibi, yüksek sularda askıda kren, donaw ve teleferik gibi
yardımcı ölçüm tesislerinde çıkrık yardımı ile kullanılmaktadır.

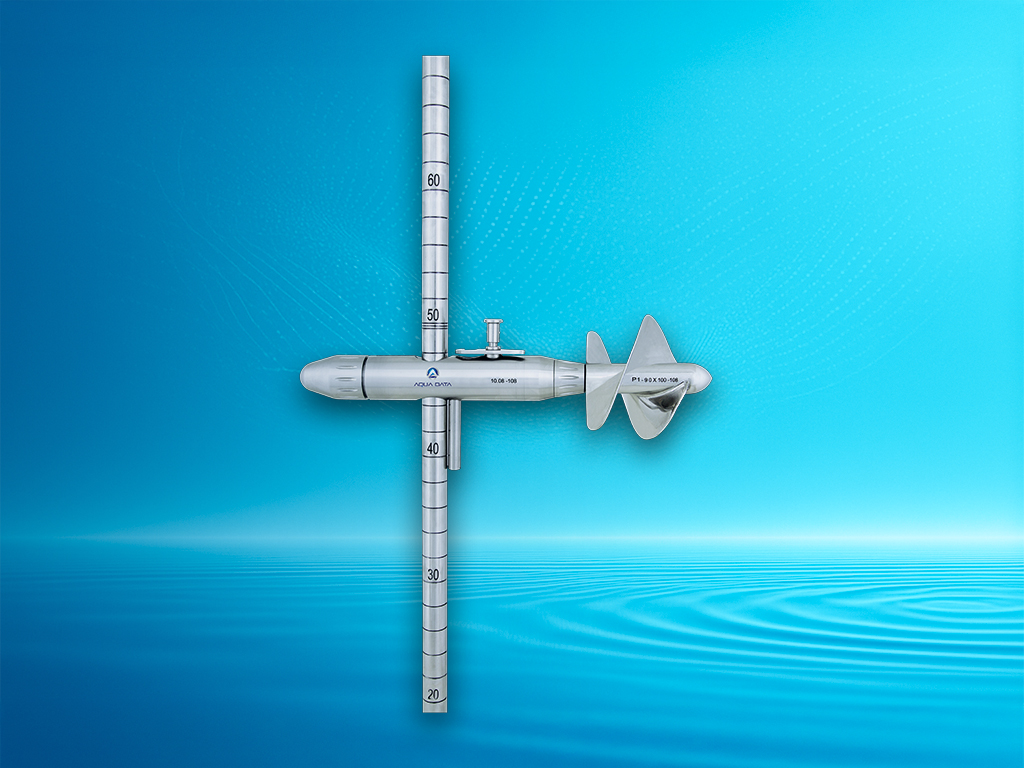

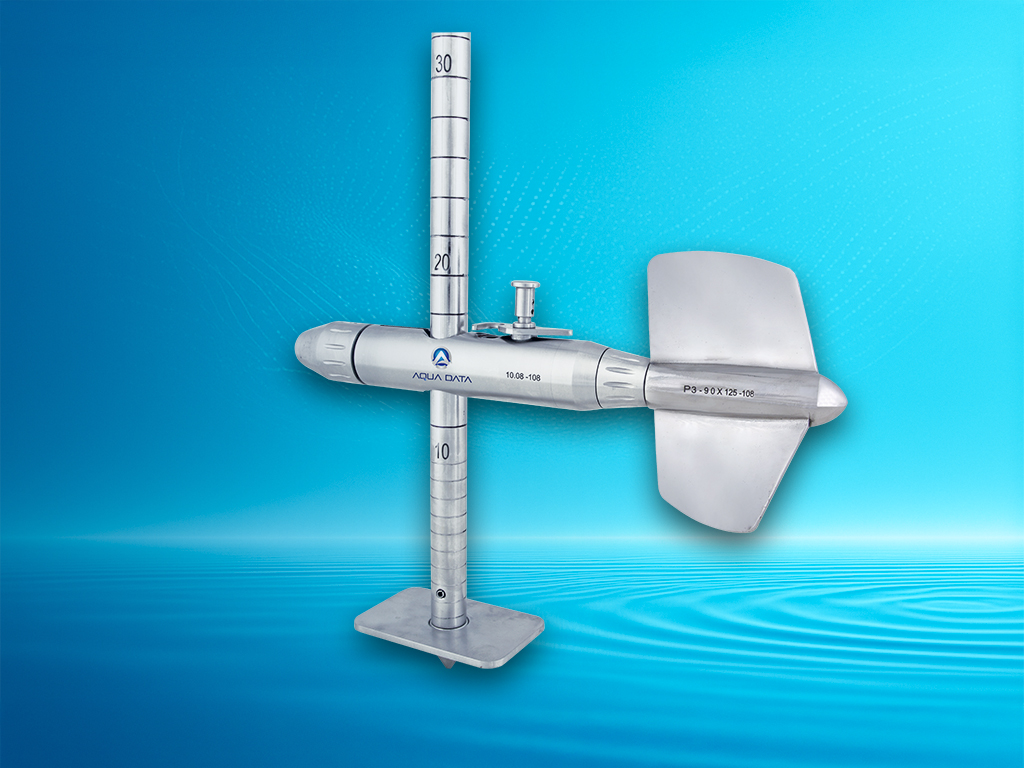

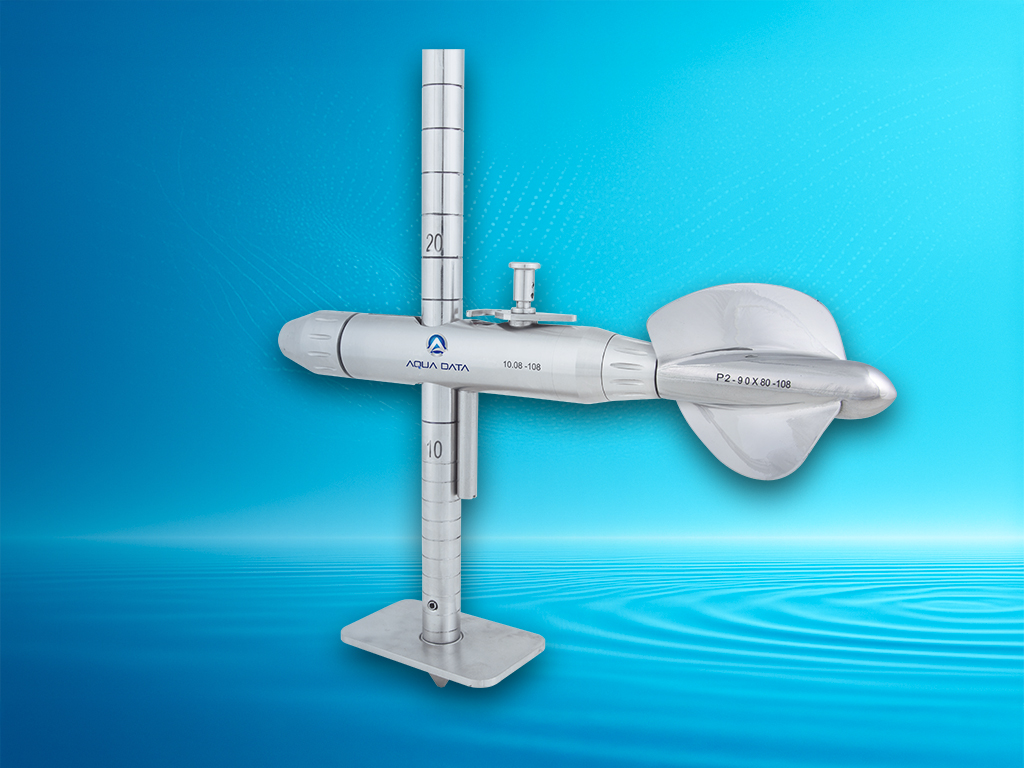

MULİNE GÖVDESİ

Paslanmaz krom çelik malzemeden yapılmıştır.
Mil üzerine montajlı çok hassas 2 rulman ile pervanelerin
hareketi sağlanmış olup, pervane kovanı yağ ile doldurulur
ve plastik conta monte edilerek suyun cihazın içine girmesi
önlenmiştir.

MIKNATIS VE REED KONTAK İLE PULS OLUŞUMU

Hareketli mil üzerine yerleştirilmiş mıknatıs, gövdeye
yerleştirilmiş sabit Reed Kontak önünden her geçişte bir
sinyal oluşturulur. Pervanenin her tam devir yapmasında
sürekli puls oluşturulması devam eder. Pervanenin monte
edildiği milin hassas rulmanlar üzerinde “sürtünmesiz”
hareketi mulinenin hassasiyetini arttırmıştır. Reed Kontak
mekanizması kolay değiştirilir yapıdadır. Derinliği 1 m.’ ye
kadar olan sığ sularda rasatçının suya girerek ölçüm yapması
mümkündür. Bunun için boru suyun tabanına yerleştirilir.
Muline cihazı sap üzerinde belirli aralıklarla hareket ettirilir.
Borunun taban demirli sivri ucu zemine emniyetli bir oturmayı
sağlar ve tabana gereksiz uzunluklarda girmesini engeller.
Sapta pervanenin akışa paralel tutulmasını sağlayan
mini “yön gösterge parçası” vardır. Universal Elektronik
Mulineler ile 0.025 m/ sn. ile max. 12 m/sn. arasında akım
hız ölçümü yapılabilir.

SAP

Sapta ölçüm için verilecek 2 m. boyundaki saplar (iki adet)
paslanmaz krom-çelik borudan yapılmıştır.
Saplar kolay okunabilmesi için 10 cm aralıklarla metrajlıdır.
0 cm ile 20 cm arası 1 cm. taksimatlıdır.

KABLO

Pervanenin su içinde dönüşü ile beliren devir sayısı irtibat
kablosu ile (3 m.) aracılığı ile numaratöre iletilir.
Kablo uçlarındaki fişler paslanmaz krom malzemedendir.

AKIŞ HIZININ HESAPLANMASI

Pervanelerin dönüşü sonucu elde edilecek devir sayısına
göre suyun akış hızı elde edilir. Hızın elde edilmesinde
kullanılan v = k.n + Δ formülündeki k ve Δ parametreleri
aletin kalibrasyonu yapılırken belirlenir. Bu parametreler
ve “n” devir sayısına gelen hızları gösteren “abak” değerleri
elektronik numaratör cihazının hafızasına kopya edilmiş ve
rapor olarak verilmiştir.
v = k . n + Δ v = Suyun hızı (m/sn.) k = Pervanenin suda kapladığı
hidrolik eğim (m) n = Pervanenin bir saniyedeki tur ortalaması
Δ = Üniversal Mulinenin açık bir kalibrasyon kanalında yapılan
testlerden elde edilen değerlere göre karakteristiği (m/sn.)
Mulineler arasında pervane ve mil yatağında mekanik
farklılıklar olduğundan sabit değerler k ve Δ özel kalibrasyon
kanalında özel testler ile bulunur (DSİ-TAKK). Kalibrasyon
değerleri muline ile birlikte tablo halinde verilmektedir.
(Hız Tablosu- TAKK).

UYGULAMA OLANAKLARI

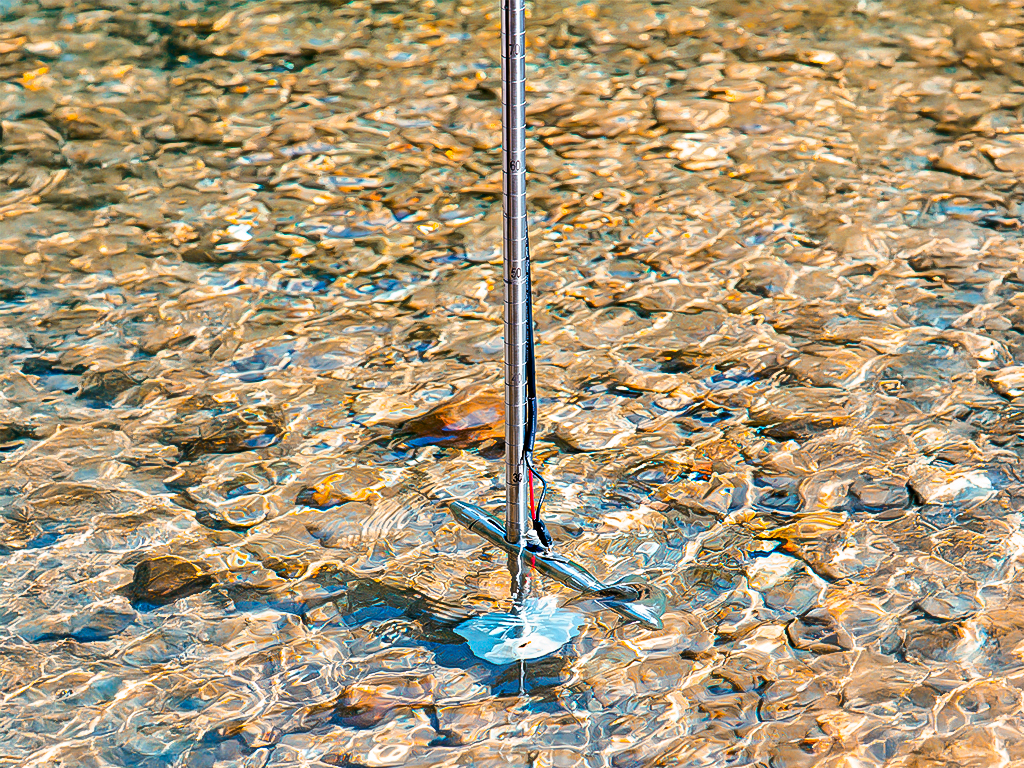

Akım Ölçer Çubuk:

Küçük derelerde ve düşük seviyeli ve yavaş akan sularda
ölçümler için; CM-32 Akımı Metre çubuk ile kombine olarak
kullanılmaktadır.

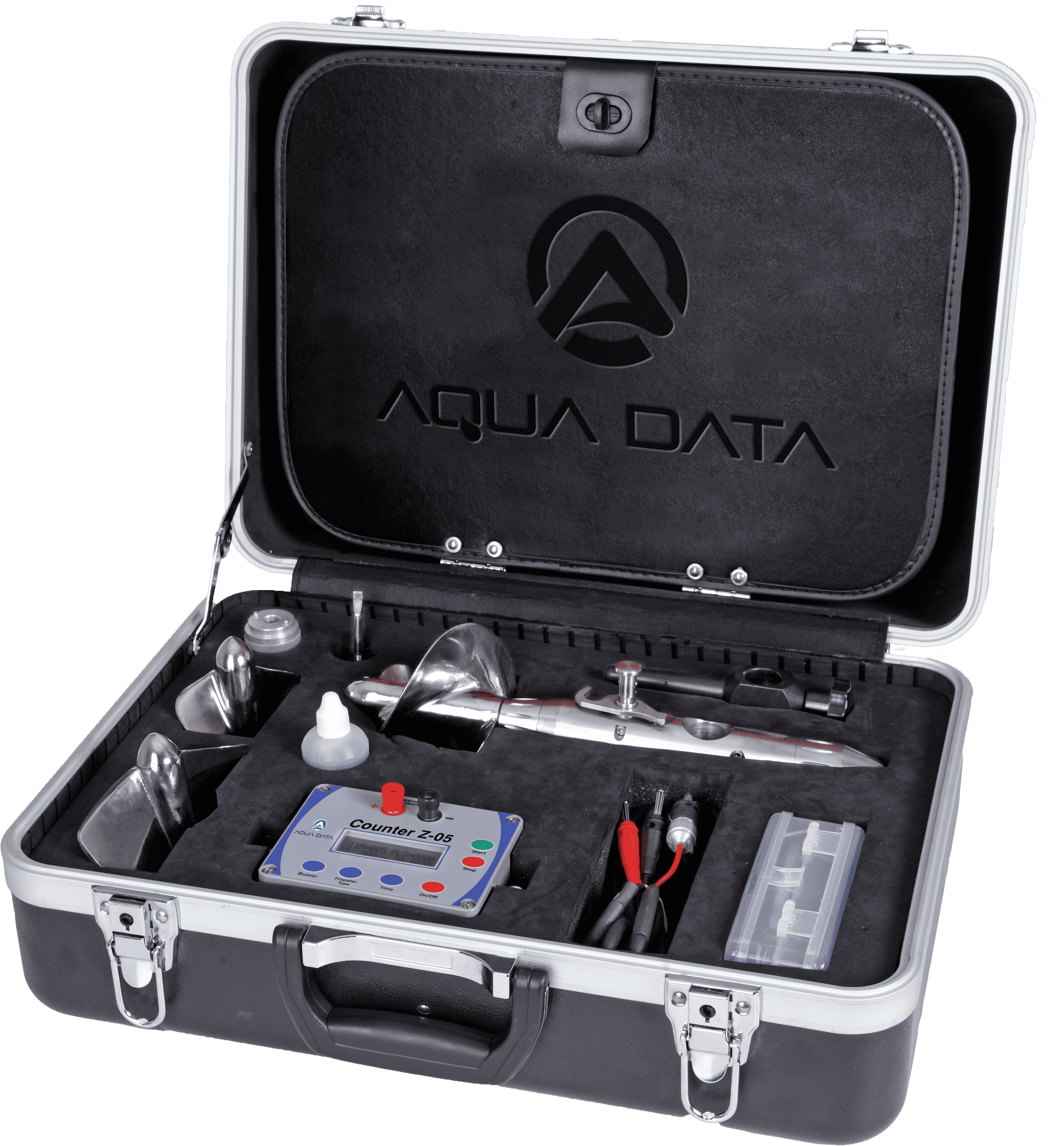

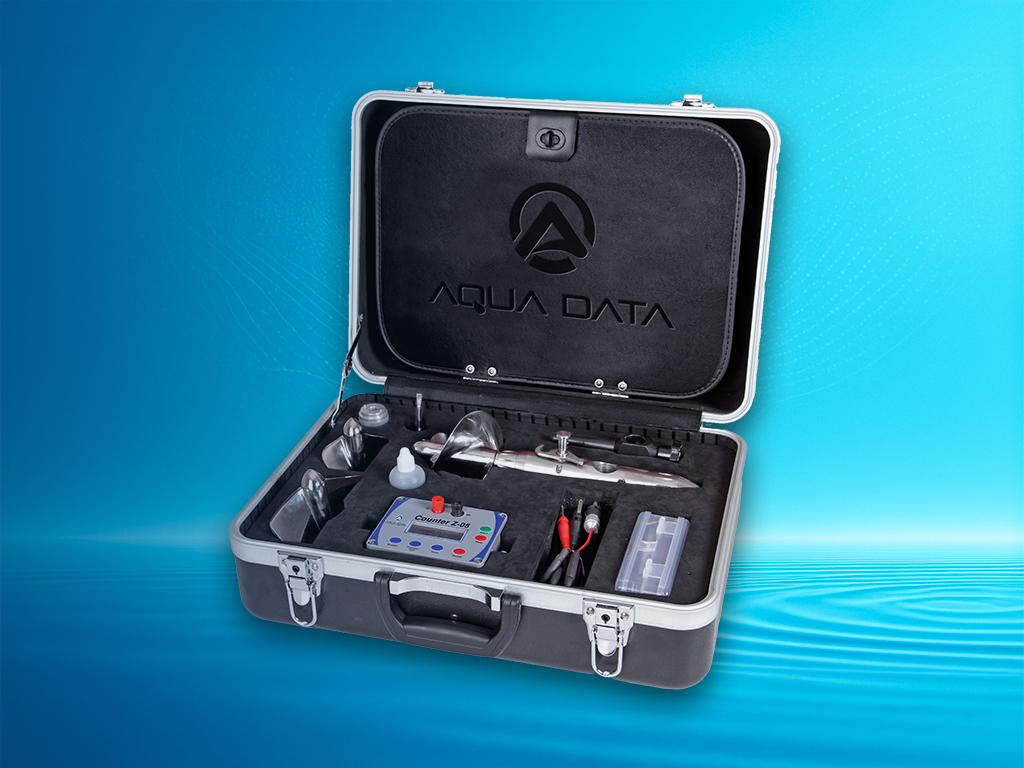

CM-32 UNİVERSAL ÇANTA

Dayanıklı siyah ABS plastikten yapılmıştır.
Boyut: 19 x 33 x 45 cm,
Ağırlık: Çanta dahil ekipman yakl. 5,5 kg.

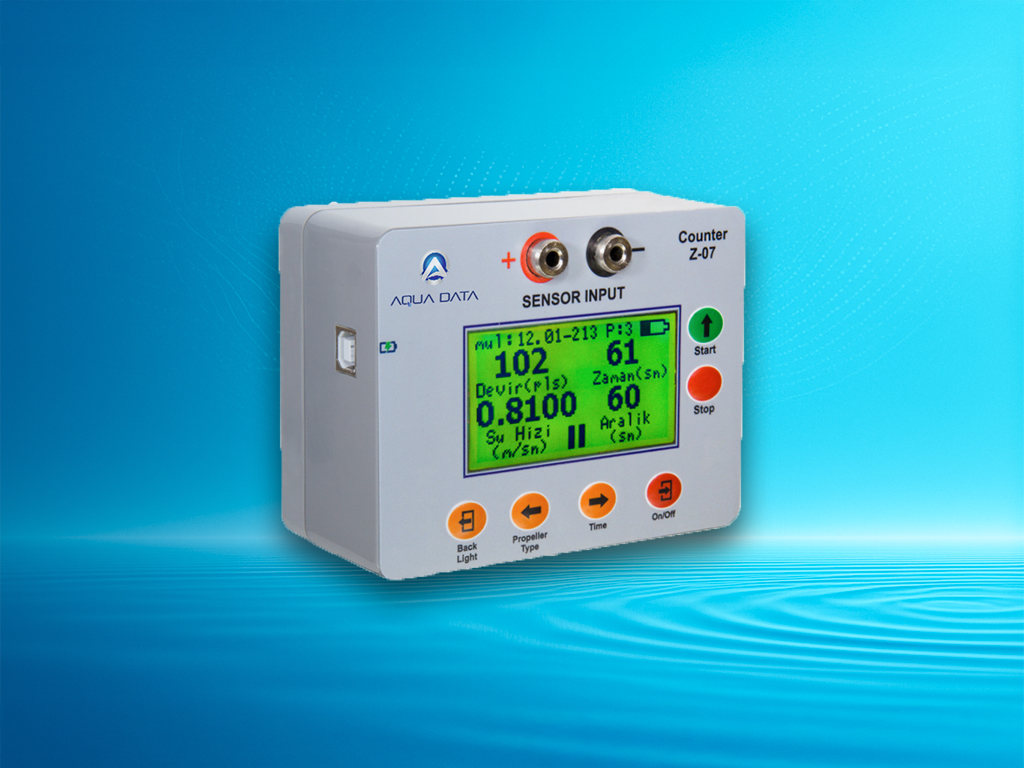

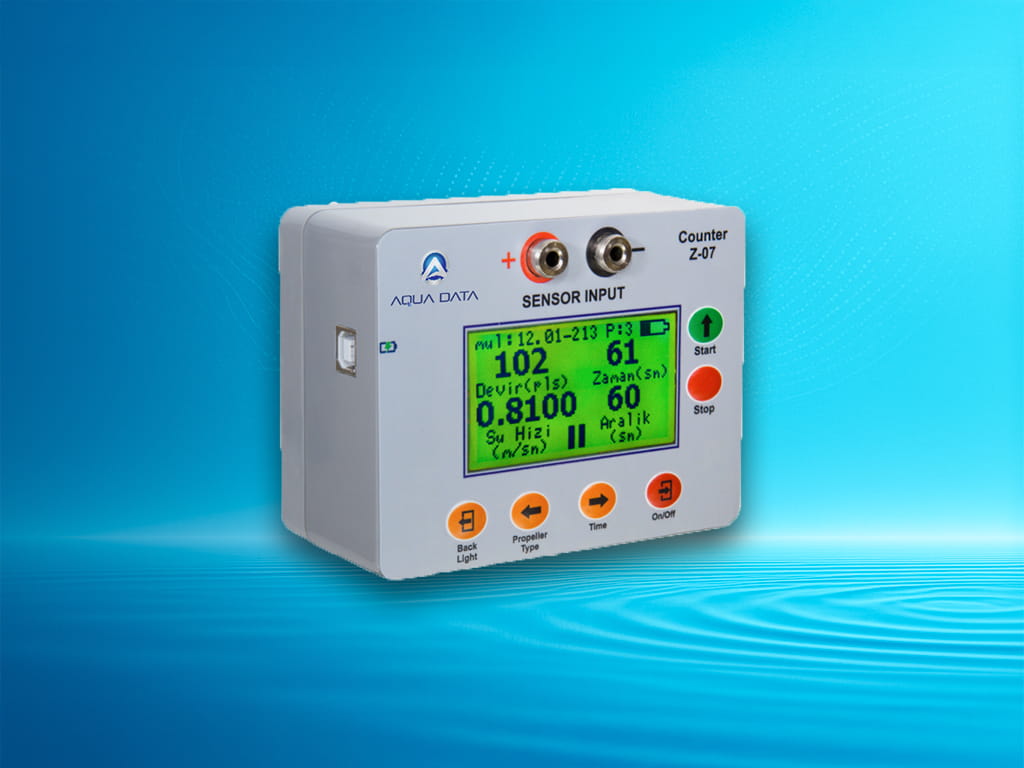

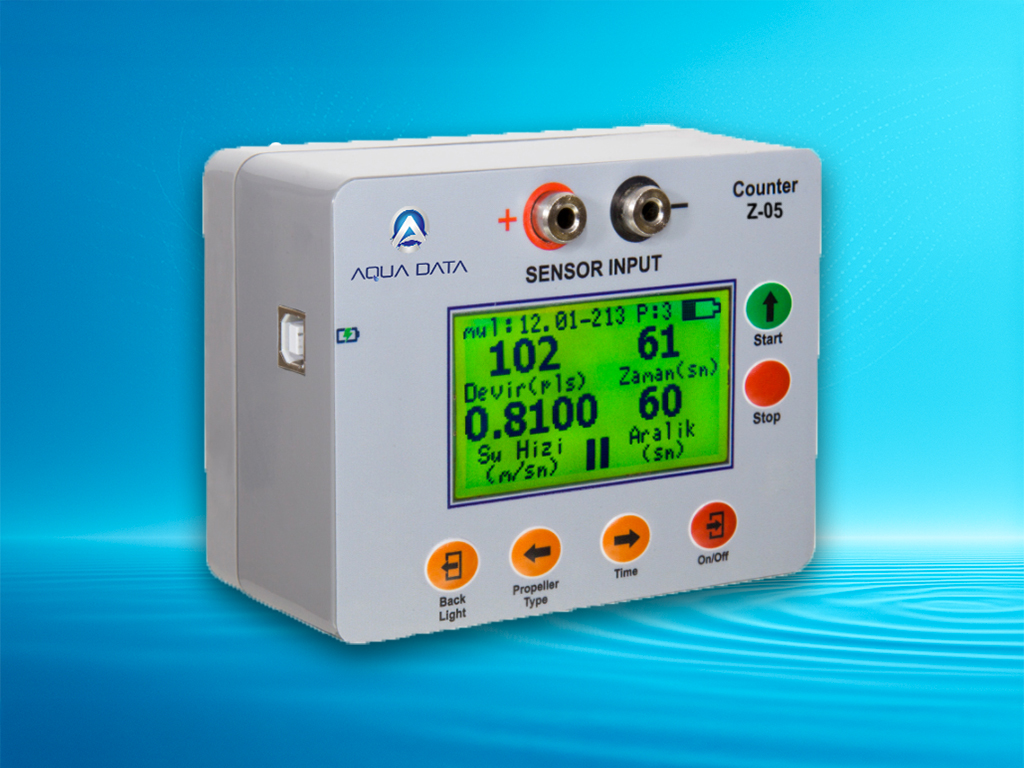

ELEKTRONİK NUMARATÖR Z07

Üniversal Muline ile koordineli olarak puls sayıcı, zaman ayarlı,
LCD ekranda direk hızı gösteren çok hassas bir cihazdır.

LCD ekranda puls sayısını, zamanı ve su hızını aynı anda gösterir.
Cihaz 0,025 m/sn. ile 12 m/sn. arasında çalışma aralığına sahiptir.
Puls için reed kontak (dilli kontak) kullanılmıştır.

OPSİYON

Extra sap, ekstra kablo, ekstra yağ, ağırlık, çıkrık, kren,
oto kren ve Heres.

LCD Display	Çift satırlı, 2 x 16= 32 digit Dot Matrix’dir.
Key Pad	6 butonlu dokunmati tuşlu, cihaz açma/kapama, zaman ayarı, pervane tipi, buzzer ve start / stop butonludur.
Zaman Ayarı	30, 40, 50, 55, 60 ve 100 sn. olarak quartz saat ile ayarlanabilir.
Hassasiyet	Zaman: 0.01 sn. Puls Sayısı: 1 puls
Max. Puls sayısı	40 puls/sn
Çalışma Sıcaklığı	- 20 ºC + 70 ºc
Güç Kaynağı	6 Volt (4 x 1,5 Volt AA-Kalem pil)
Batarya Ömrü	Min. 1 yıl
Kutu	Contalı ABS – (11 x 9 x 5,5 cm.) – IP -68
Ağırlık	430 gr.

Pervane Ölçüleri	100 mm dia 0,125 m pitch	80 mm dia 0,50 m pitch	125 mm dia 0,25 m pitch
Max. Hız (m / sn.)	5,0	10,0	12,0
Min. Hız (m / sn.)	0,025	0,040	0,025
Bileşen Etki	± 45º	± 5º	± 5º
Materyal	Metal	Metal	Metal

30, 55, 60 sn zaman sabitlenmesi bulunmaktadır veya bu değerler manuel olarak da ayarlanabilir.

Pervanelerin Kalibrasyonu bittikten sonra her pervane için “k” ve “Δ” sabit değerleri girilebilir (Kullanım kılavuzuna bakınız). Mekanik hasarlar sonucu yeniden kalibrasyon yapıldığında ve sabit değerler değiştiği zaman tekrar her pervanenin “k” ve “Δ” sabit değerleri numaratörün üzerindeki tuş takımı ile girilebilir.

LCD ekranda; Pervane tipi, devir sayısı, su hızı, ayarlanan zaman ve kalan zaman aynı anda görülebilmektedir.

Cihaz açıldıktan sonra 4 dk. içerisinde herhangi bir işlem yapılmadığı takdirde otomatik olarak kapanma özelliğine sahiptir.

Ayarlanan süre sonunda ve pervanenin tam bir tur atması sonucunda, ekranda hız değeri görünür ve ayrıca “bip” sesi duyulur. Her tam devirde ‘sesli uyarı’ verir.

İlk puls’da zaman işlemeye başlar, son puls’da zaman durur.

“Propeller Type” tuşu ile pervane seçimi yapılır (1, 2, 3).

Zaman 5 sn ara ile 0-200 sn. aralığında değerlere ayarlanabilir.

Elektronik sayaç ilk açıldığında 55 sn.’ye ayarlanmıştır.

Sayaç çalıştırıldıktan bir süre sonra, istenildiğinde “stop” tuşuna basarak durdurulabilir. Cihaz bu süreçte zaman ve puls değerlerini hesaplar ve durdurulduğu andaki “hızı” verir.
